Arbeitsfugensysteme
Zum Download verfügbar:

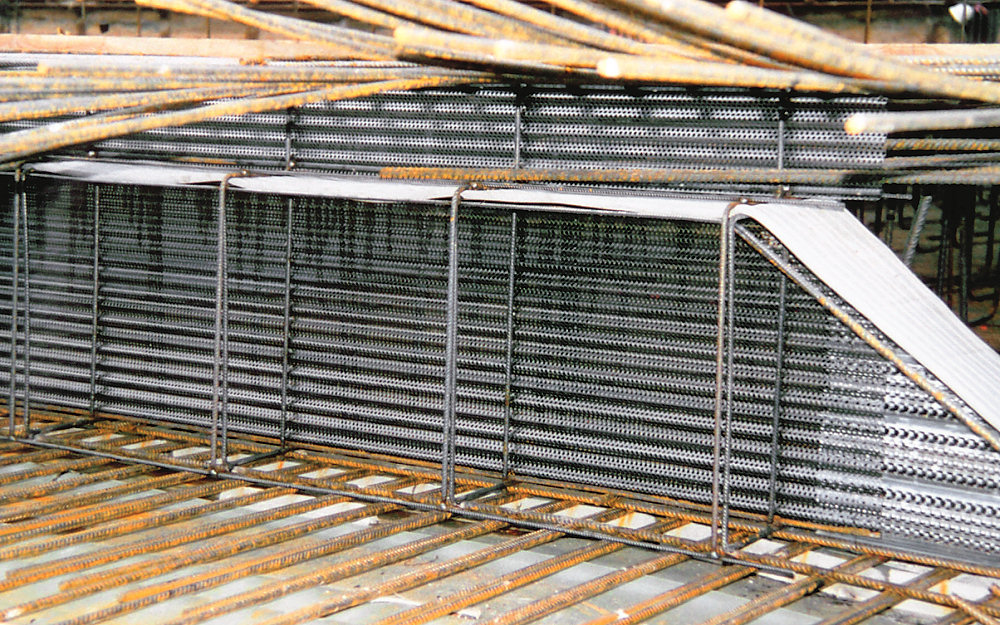

Ältere Ausführungsformen zum nachträglichen Einbau von Fugenblech und Fugenband, 2-teilig, Typ SBGH-01 und SBGH-02

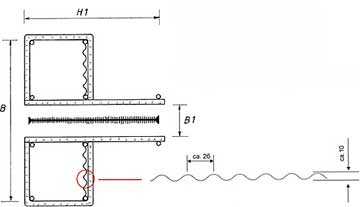

Typ SBGH-01: Ausführung für Abstellungen im Wandbereich
| B1 Standard | 50 mm |
| Fugenband | 10 mm + 2 x 20 mm |
| Betondeckung | ja oder nach Vorgabe |
| H1 | Fugenbandbreite |
| B | Einbaumaß |
| 5 Bügel auf Länge 3 m | äußere Bügel bündig – Bügelabstand 750 mm |
| Festlegung der Einbaubreite-B (für Abstellungen Wand / Wand) | B = Wandstärke minus Betondeckung und Stabdurchmesser der Bewehrungseisen |
Die MSL-Wellprofilierung entspricht den Anforderungen der Schubkraftübertragung in Fugen nach DIN 1045-1 (rau)
Montagehinweis Wand/ Wand:
Wir empfehlen die Elemente mit den äußeren Längseisen an der Bewehrung zu befestigen (siehe Skizze).
Technische Daten:
| Standardlänge der SBGH-01 | 3,0 Meter, Breite nach Vorgabe |
| Profilierung | ca. 10/26 mm Welle - 25/61-35 Trapez |
| Material | schwarzes Lochblech, Dicke 0,5 mm schwarzes Streckmetall, Dicke 0,88, 1,25 und 1,5 mm |

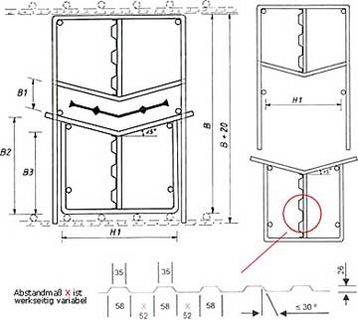

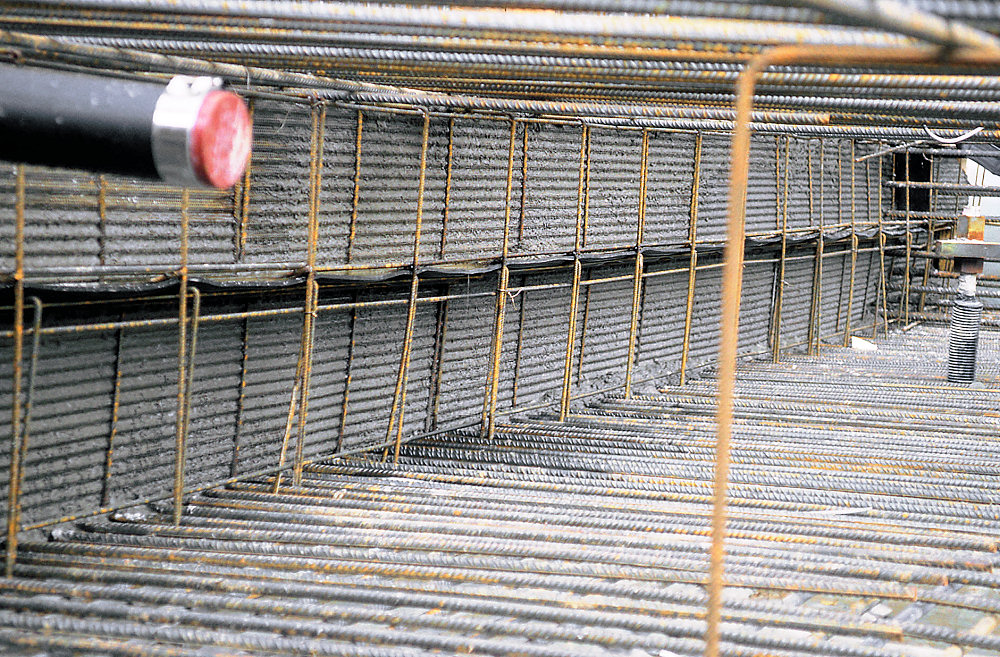

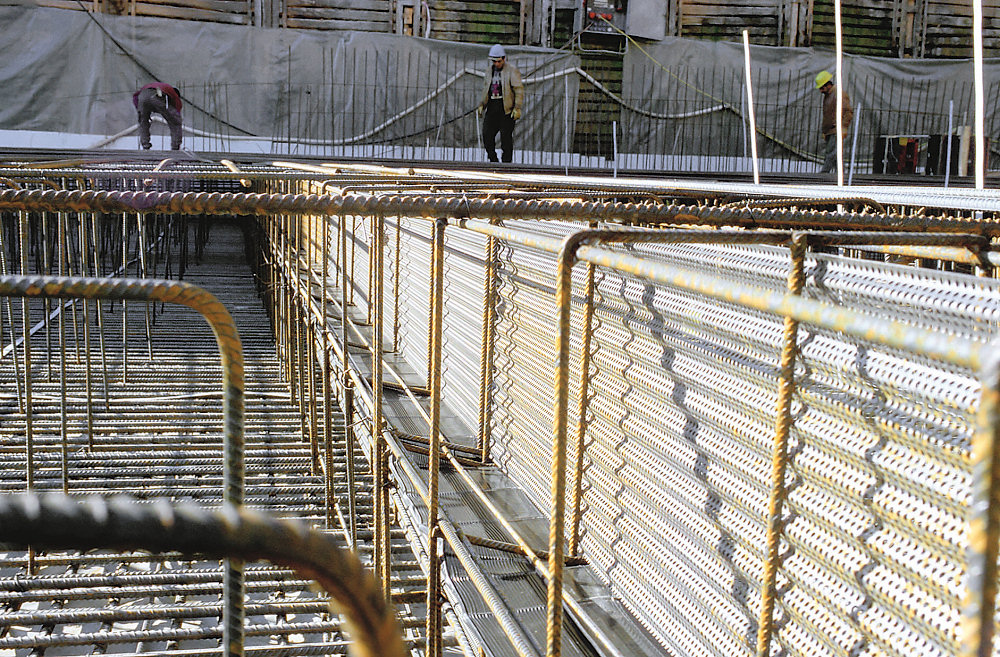

Typ SBGH-02: Ausführung für Abstellungen in der Bodenplatte
| B1 Standard | 50 mm |
| Fugenband | 10 mm + 2 x 20 mm |
| Betondeckung | ja oder nach Vorgabe |
| H1 | Fugenbandbreite + 2 x 20 mm oder nach Vorgabe |
| B | Einbaumaß |
| 7 Bügel auf Länge 3 m | äußere Bügel bündig – Bügelabstand 500 mm |
