Fundamentköchersysteme

Lichtmastfundamente

Das Problem:

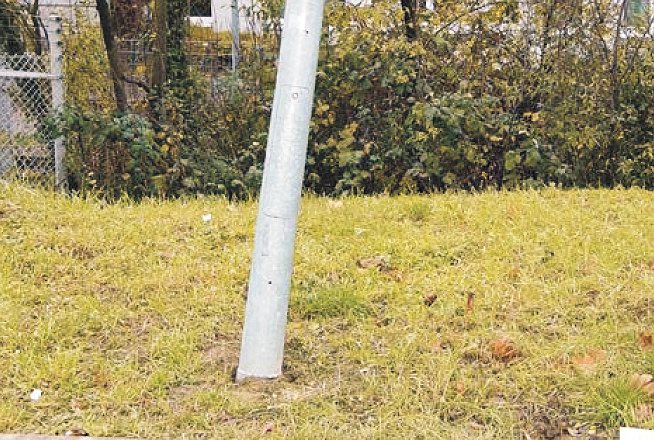

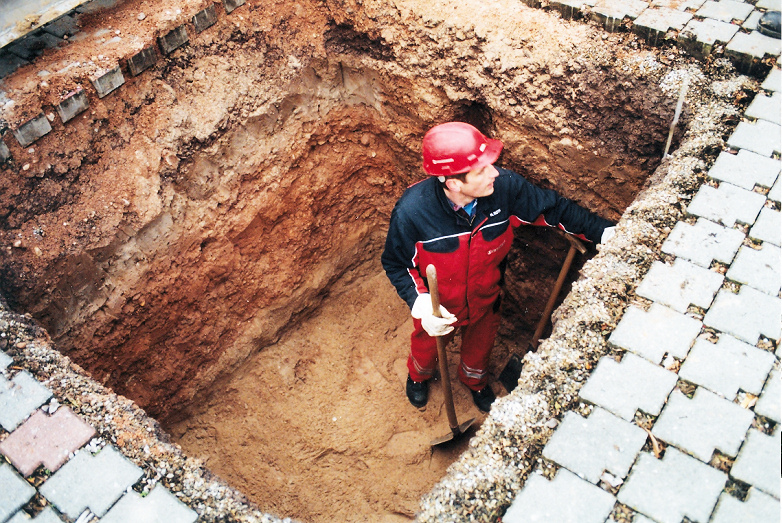

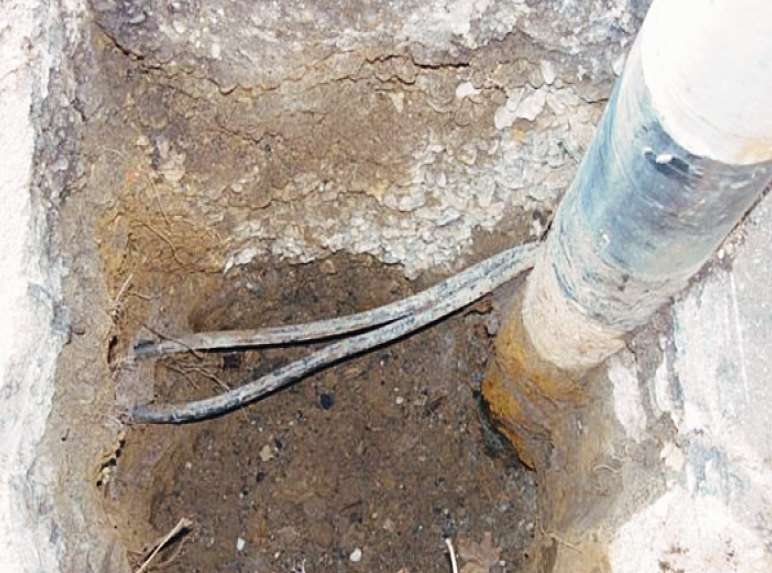

Beschädigte Lichtmaste oder Schilder, die direkt im Erdreich einbetoniert sind, müssen mit viel Aufwand ausgegraben werden!

Die Lösung:

Bild 1:

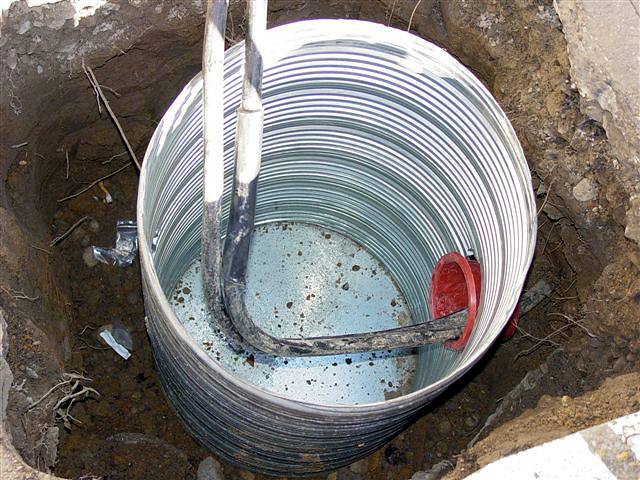

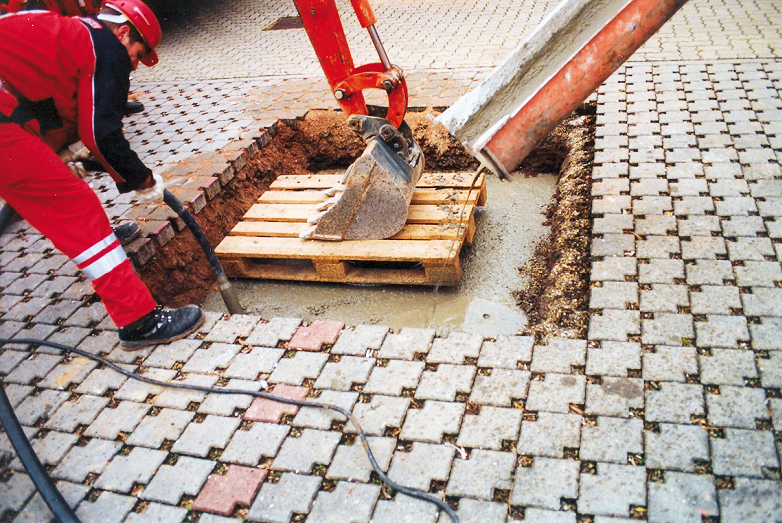

Die Aussparungen werden ins Erdreich eingebracht, das Kabel wird eingeführt und die Aussparung von außen betoniert.

Bild 2:

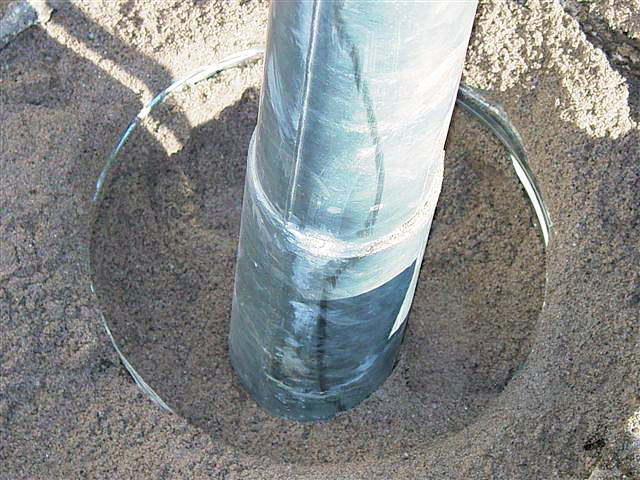

Danach wird der Mast gestellt und anschließend die Aussparung mit Sand verfüllt.

Bilder 3 und 4:

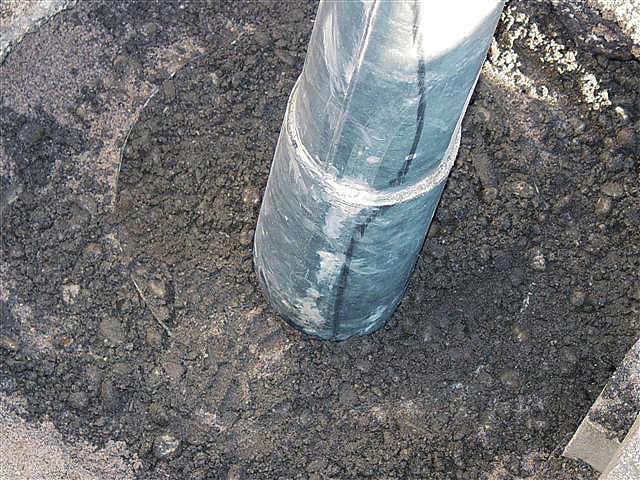

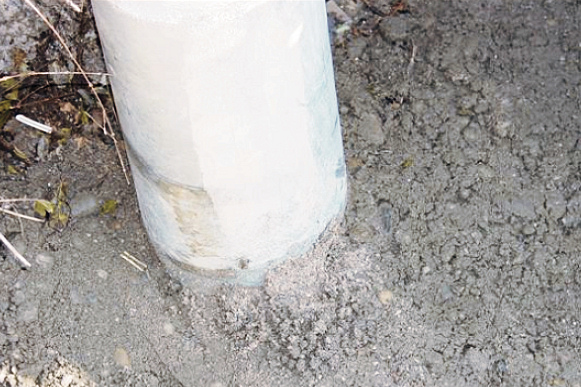

Zuletzt wird im oberen Bereich eine dünne Schicht Magerbeton aufgebracht, die im Schadenfall leicht zu entfernen ist.



Fundamenrohre z. B.: Lichtmast- oder Strommastfundamente, Typ FKVR

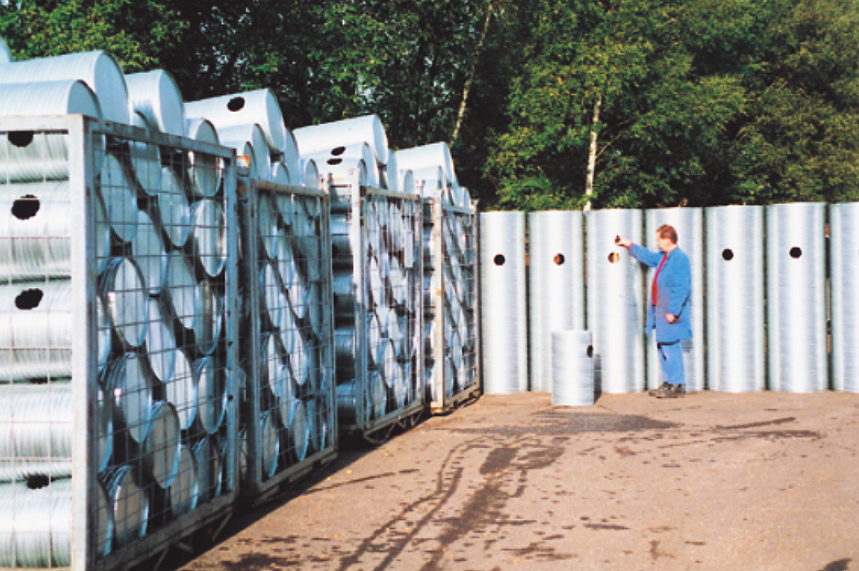

Ausführungen Wickelfalzrohre aus Stahlblech verzinkt:

  • einbaufertig
  • mit/ohne eingesetztem Bodenblech
  • mit/ohne Ausschnitten bzw. Bohrungen für Kabeleinführung

Systembeschreibung:

MSL-Fundamentrohre werden nach dem gleichen Verfahren wie die Verdrängungsrohre schraubenförmig gebogen und betondicht gefalzt hergestellt. Versteifungssicken, je nach Durchmesser von 2,5 mm bis 9 mm, geben den Fundamentrohren eine sehr hohe Stabilität zur Aufnahme des Frischbetondruckes. Die Rohre können in jeder beliebigen Länge gefertigt werden. Je nach Verwendung werden die Rohre mit fest eingerolltem Bodenblech ausgeliefert.
Als obere Abdeckung werden lose Deckel angeboten, die jedoch in der Standardausführung nicht begehbar sind. Die Rohre können im Durchmesser von 4 cm bis 200 cm geliefert werden.

Bei Einsatz als Lichtmastfundament können zusätzlich Ausschnitte bzw. Bohrungen für die spätere Kabeleinführung angebracht werden. MSL-Fundamentrohre Typ FKVR werden in der Regel in verz. Ausführung angeboten. Eingesetzt werden die Rohre z. B. als Außenschalung bei Blockfundament, als Fundamentschalung für Pfosten und Schilder, als Strommastfundament oder als Schalelement für Lichtmastfundamente. Hier hat es sich gezeigt, dass im Schadensfall ein beschädigter Lichtmast in der Regel erheblich einfacher und wirtschaftlicher ausgetauscht werden kann.

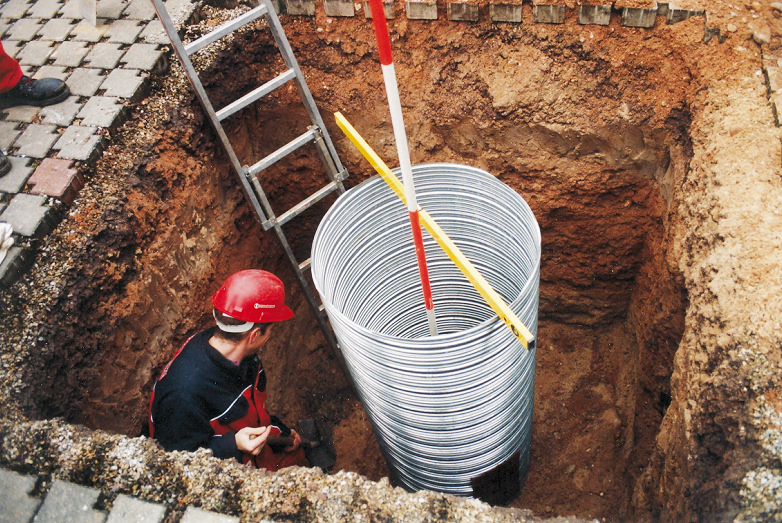

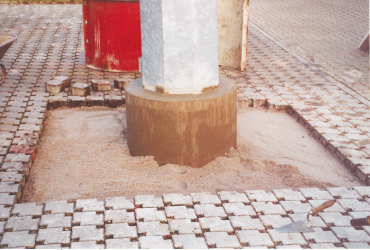

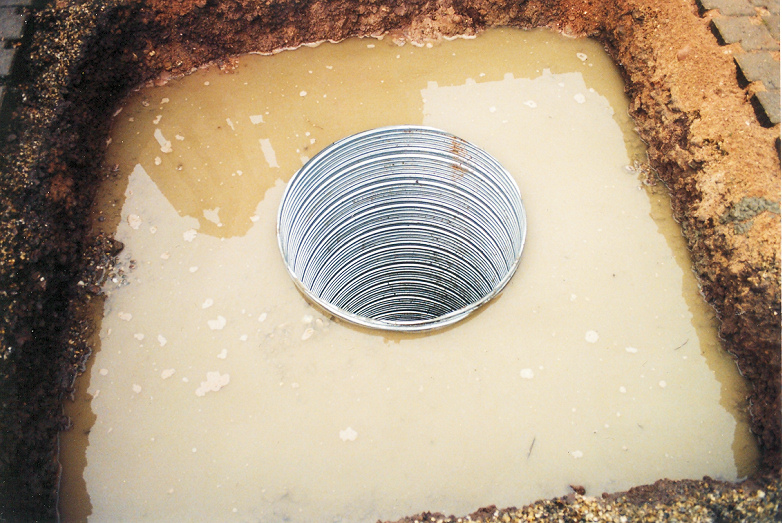

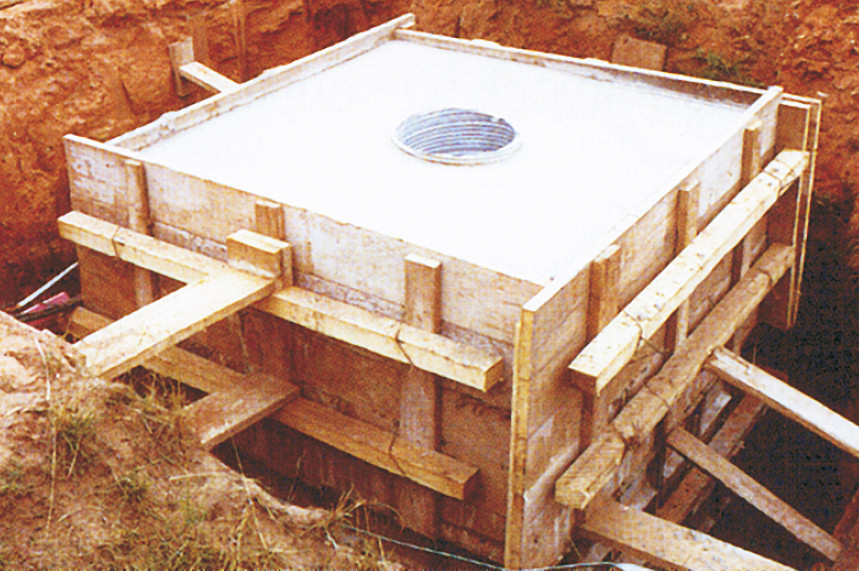

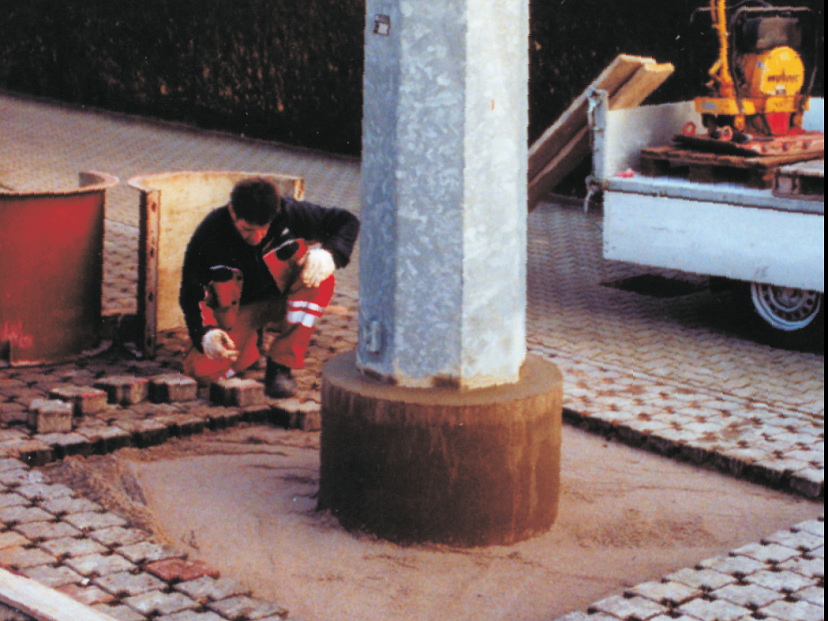

Anwendungsbeispiel Strommastfundament
