Fundamentköchersysteme

Unser neues Prospekt ist ab jetzt zum Download verfügbar.

Vorteile unserer Aussparungssysteme Typ AS 50 und AS 100:

- Geringe Arbeitszeit zum Herstellen einer Aussparung (nur wenige Minuten).

- Kein Ausschalen nach dem Aushärten des Betons (verlorene Schalung).

- Abfalllos, da ein eventuelles Reststück an einer neuen Rolle befestigt werden kann.

- Verschiedene Formen und Querschnitte können sehr flexibel und kurzfristig bauseits hergestellt werden.

- Lieferzeit: In der Regel 5 Arbeitstage nach Auftragseingang.

- Brandschutztechnische Beurteilung und Ergebnisse von Auszugsversuchen unserer Schalungssysteme sind vorhanden.



ACHTUNG NEUE MAßE, unserer Vario Typ AS 50 im Prägeabstand von 50 mm



Standardschalungslänge 6m pro Rolle, Material: verzinkt.

Weitere Rollenbreiten auf Anfrage.

Typ
AS 50

Anzahl
Rollen / Palette
Gesamt lfm / Palette
AS 50-13072432
AS 50-15060360
AS 50-18048288
AS 50-21048288
AS 50-24042252
AS 50-26042252
AS 50-29036216
AS 50-32036216
AS 50-34530180
AS 50-37030180
AS 50-40024144
AS 50-42524144
AS 50-45024144
AS 50-48018108
AS 50-51018108
AS 50-53518108
AS 50-56018108
AS 50-59518108
AS 50-62018108
AS 50-7051272
AS 50-8101272
AS 50-8901272

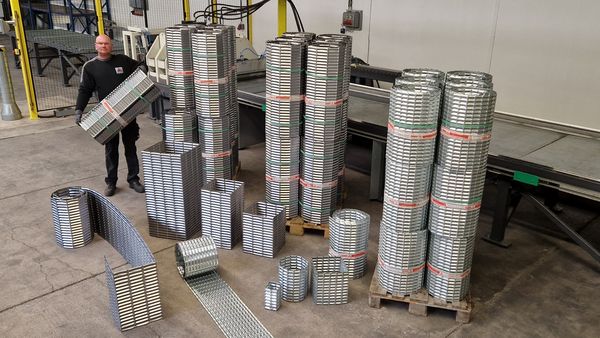

Aussparungssystem Vario Typ AS 50 Längen-, breiten- und höhenvariabel.

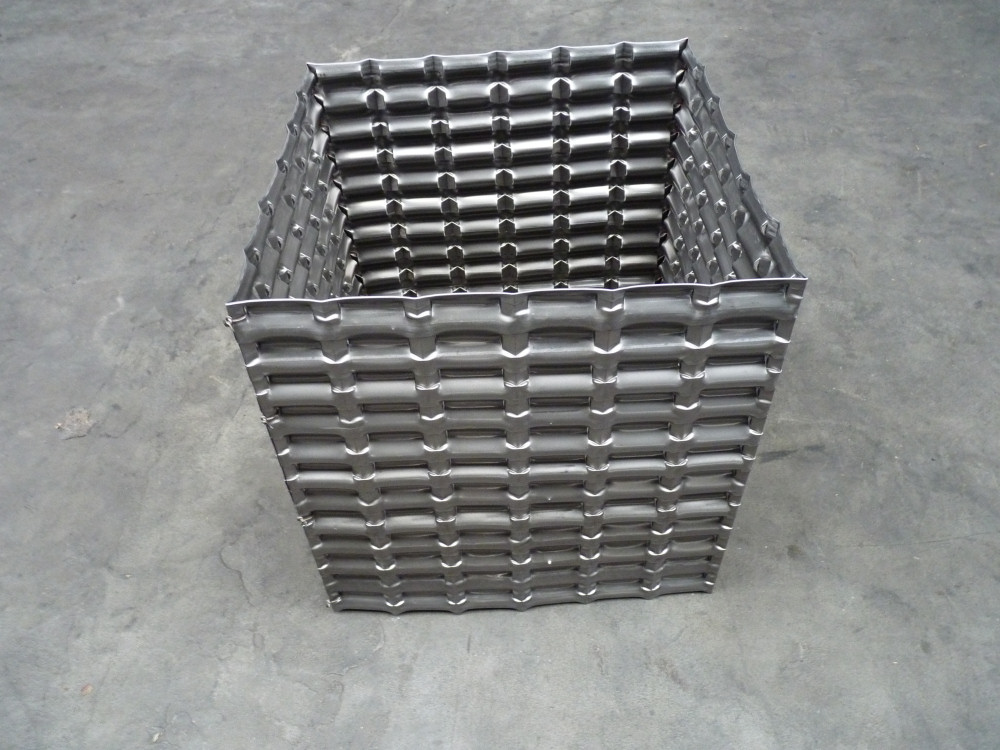

Aussparungskörper eckig, Typ DA (einbaufertig werkseits zusammengebaut) und Typ DAS (Schalstreifen mit querperforierung zum bauseitigen anfertigen einer Aussparung)

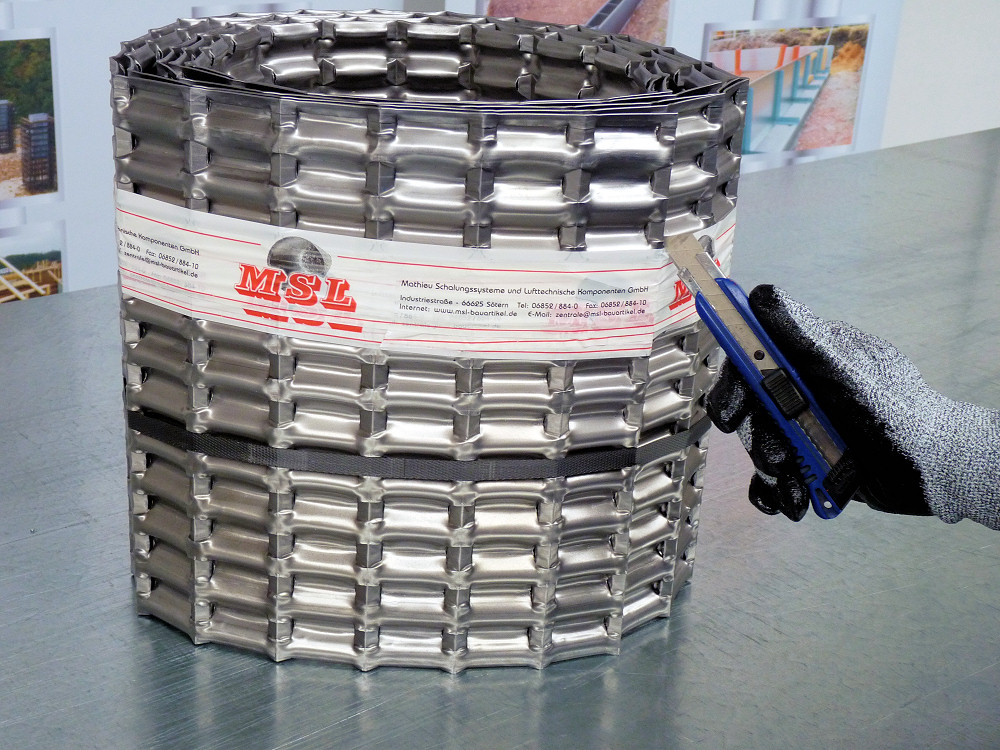

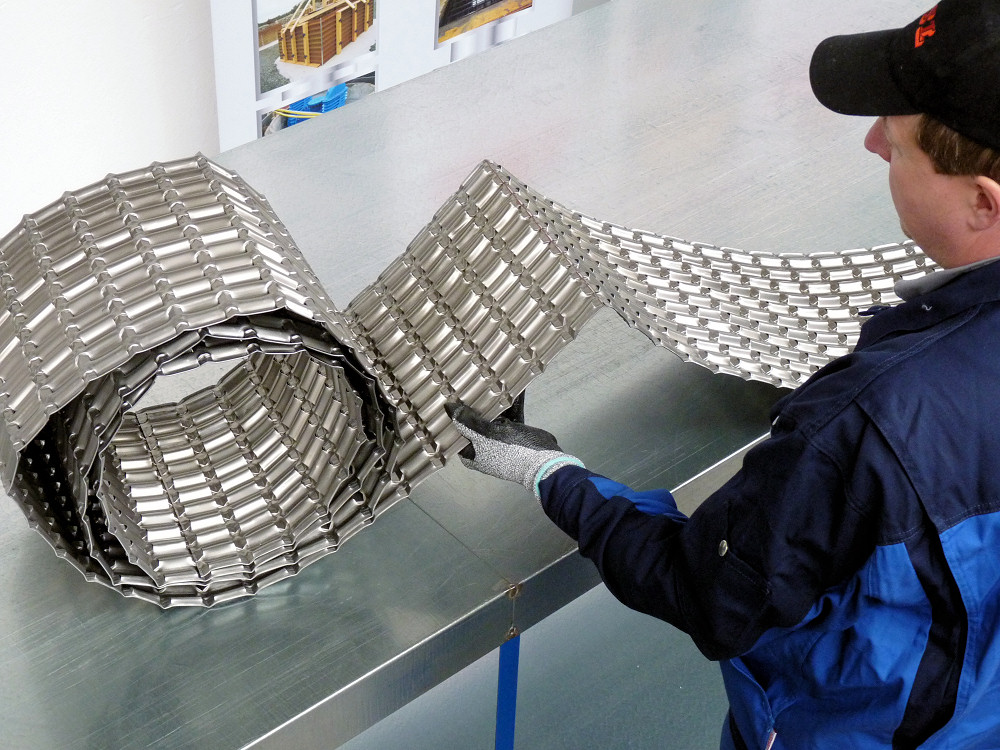

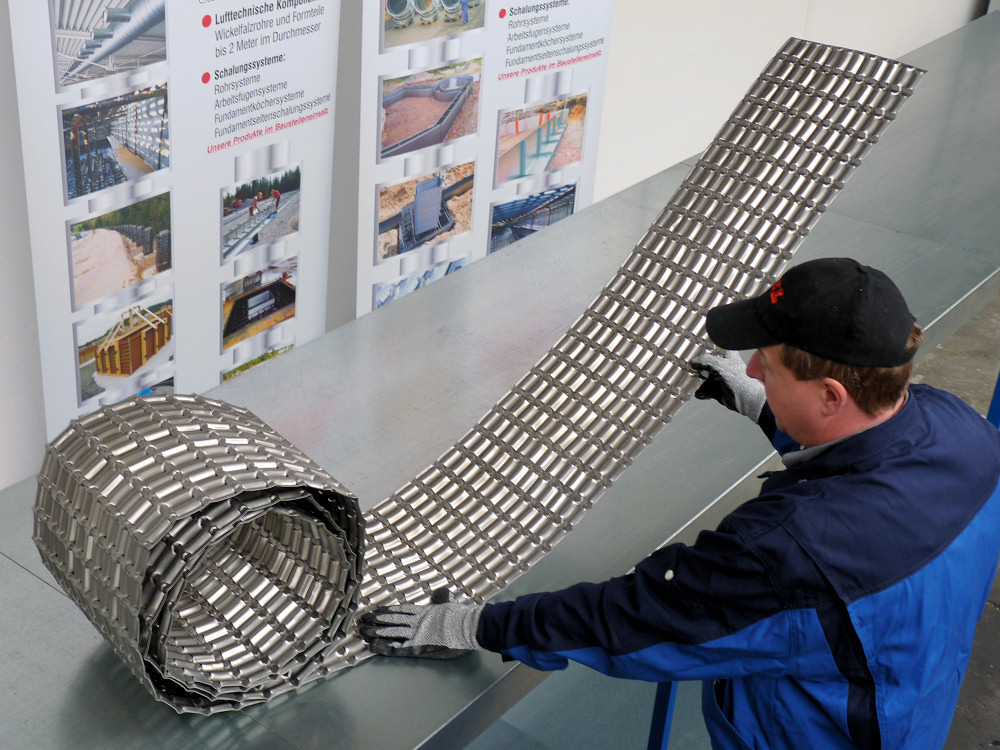

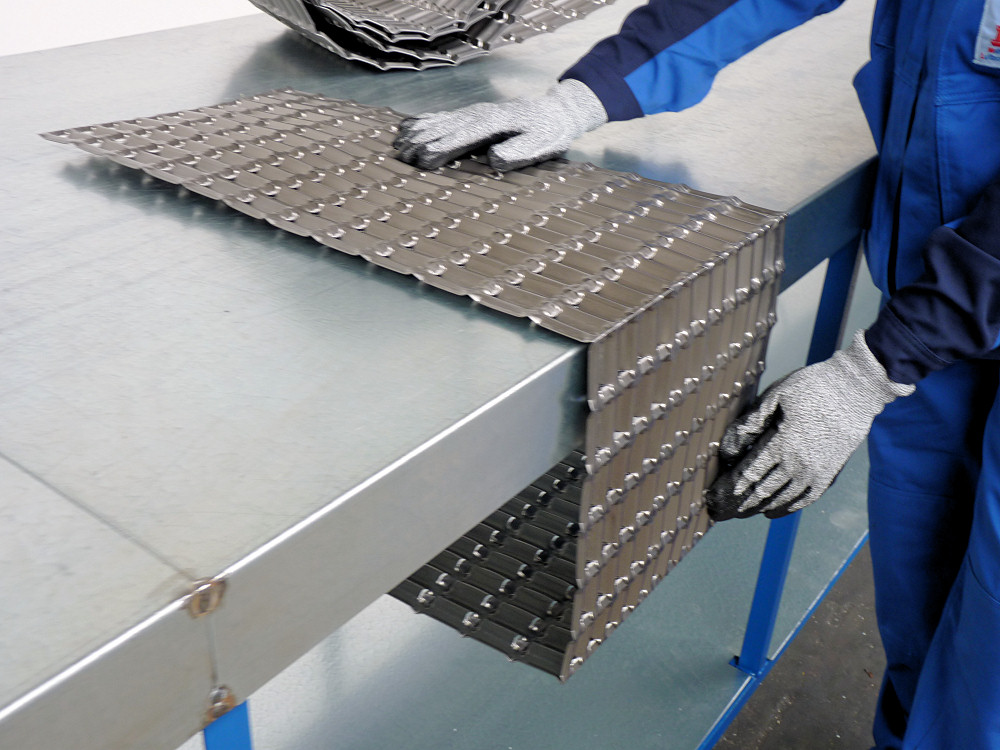

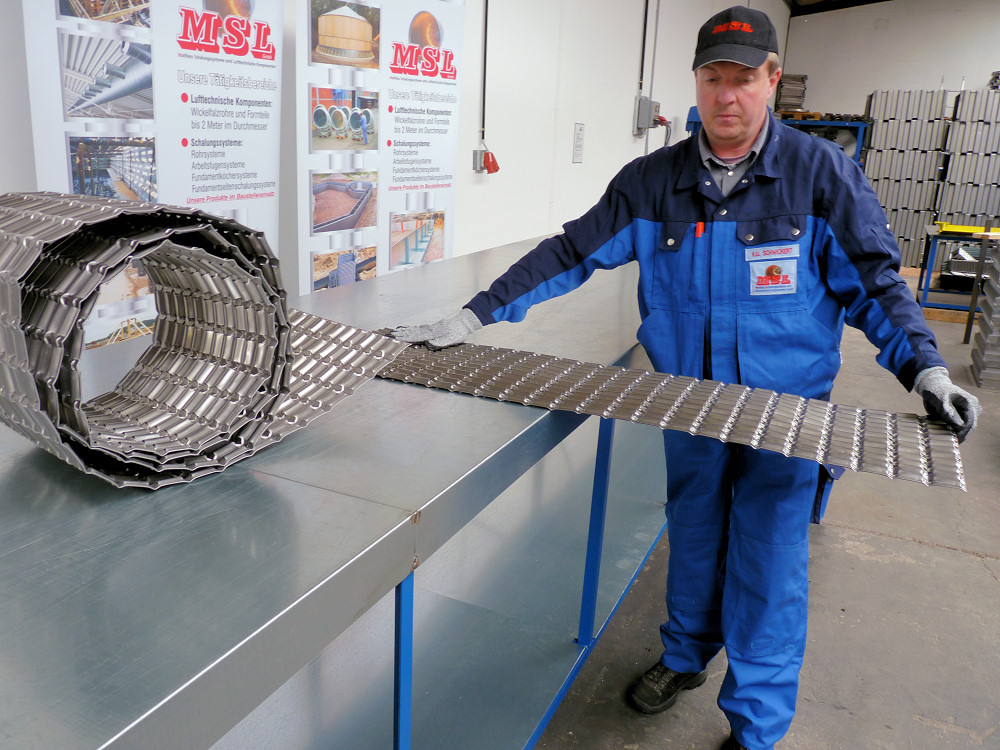

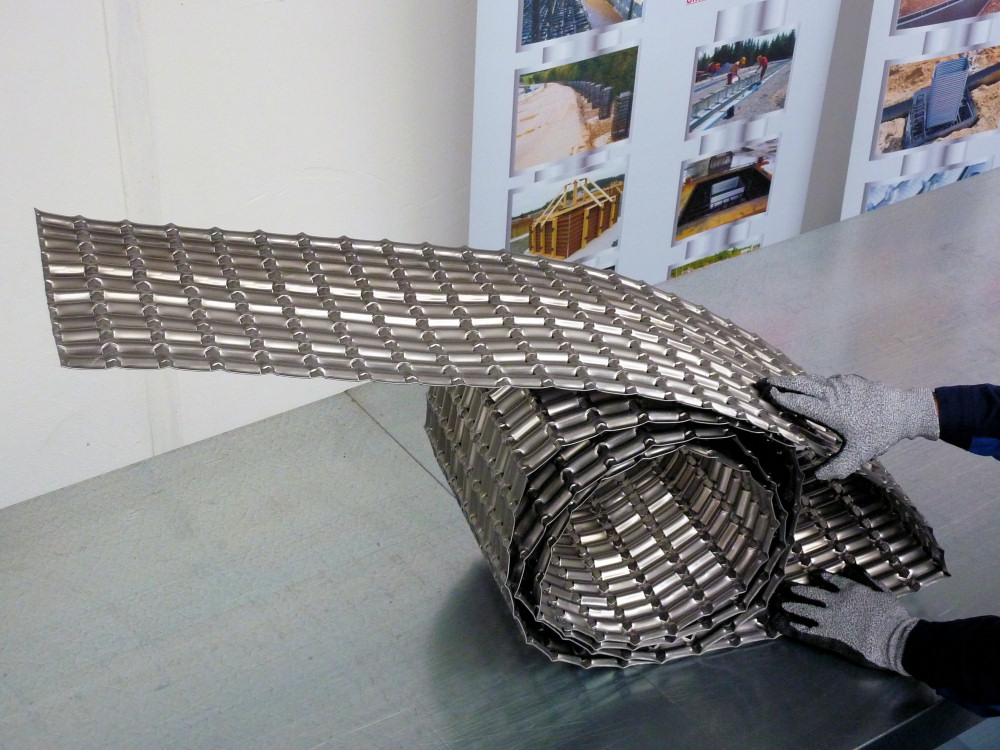

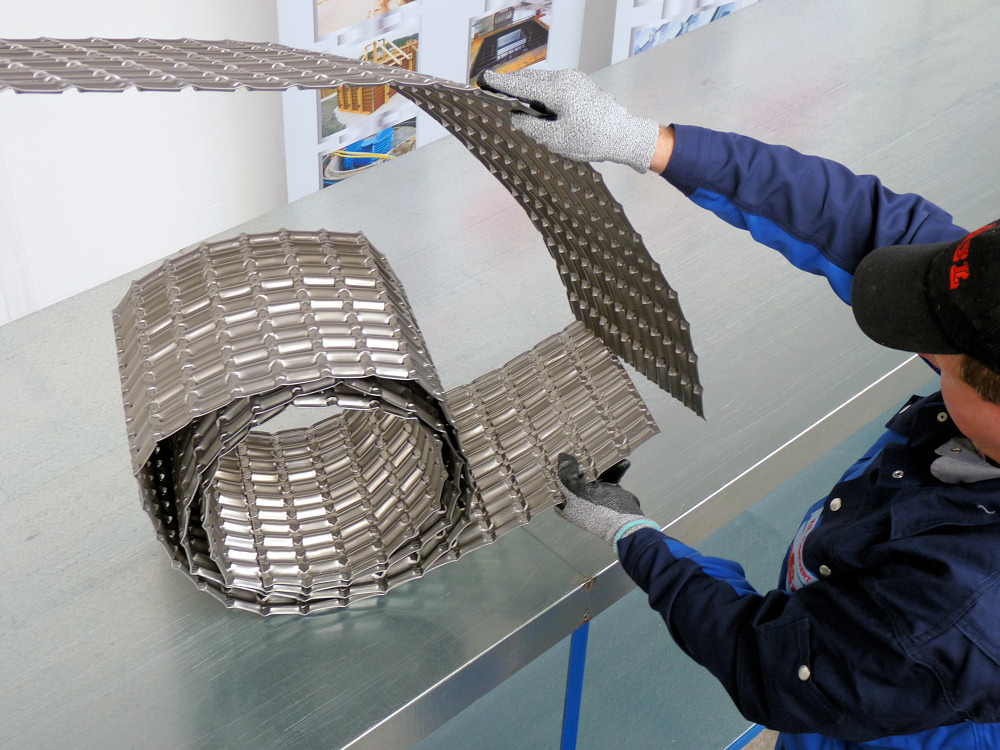

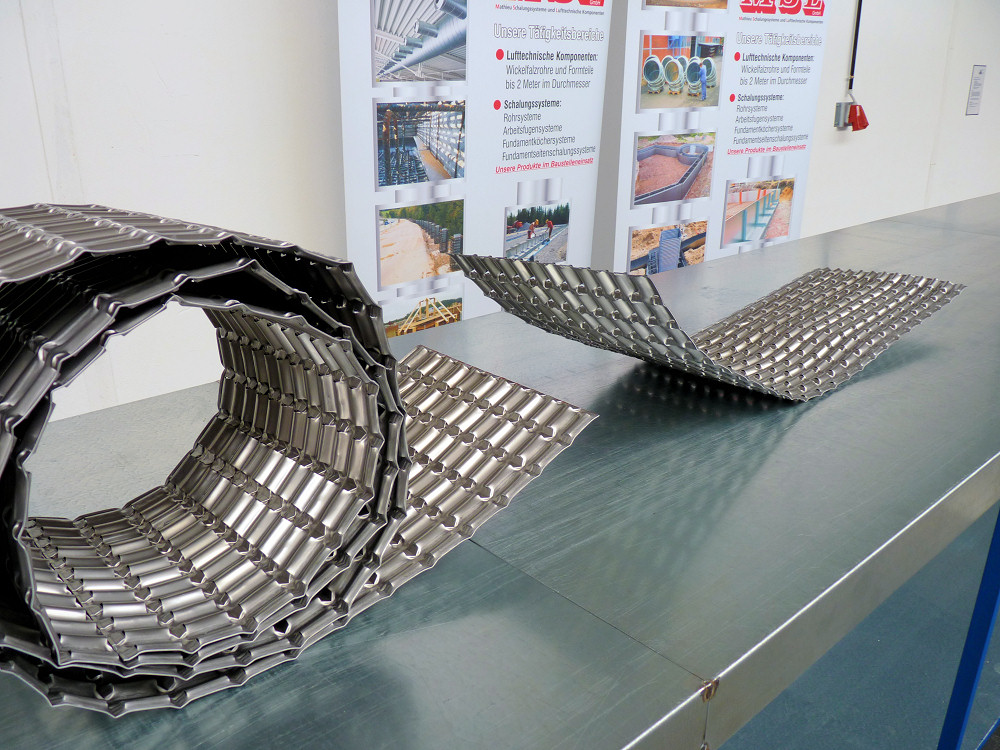

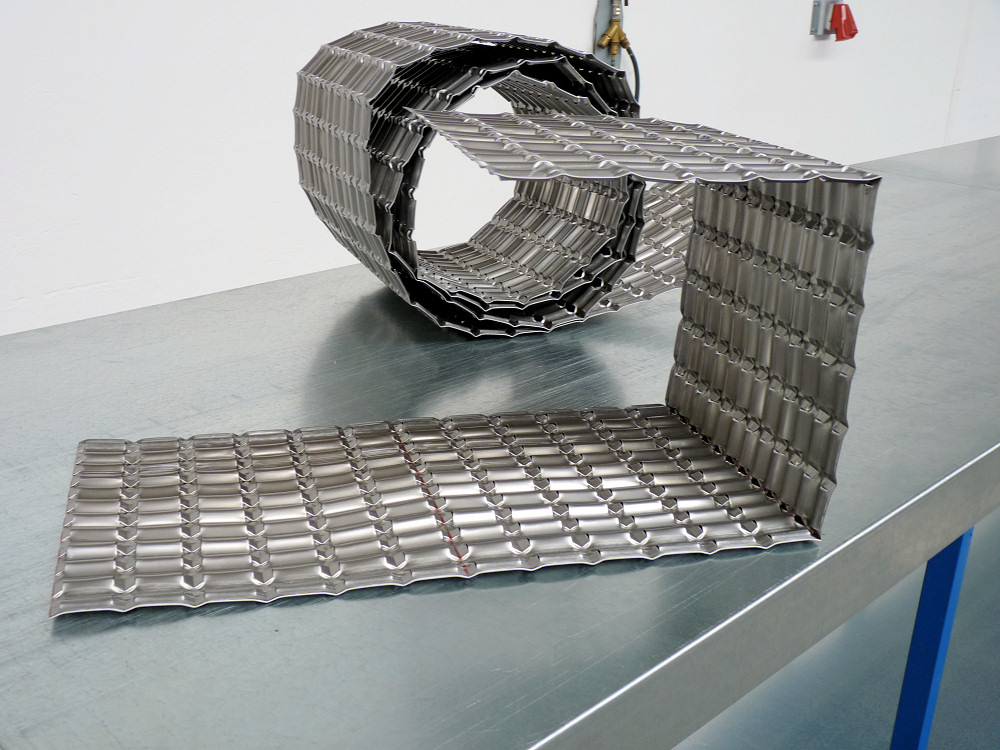

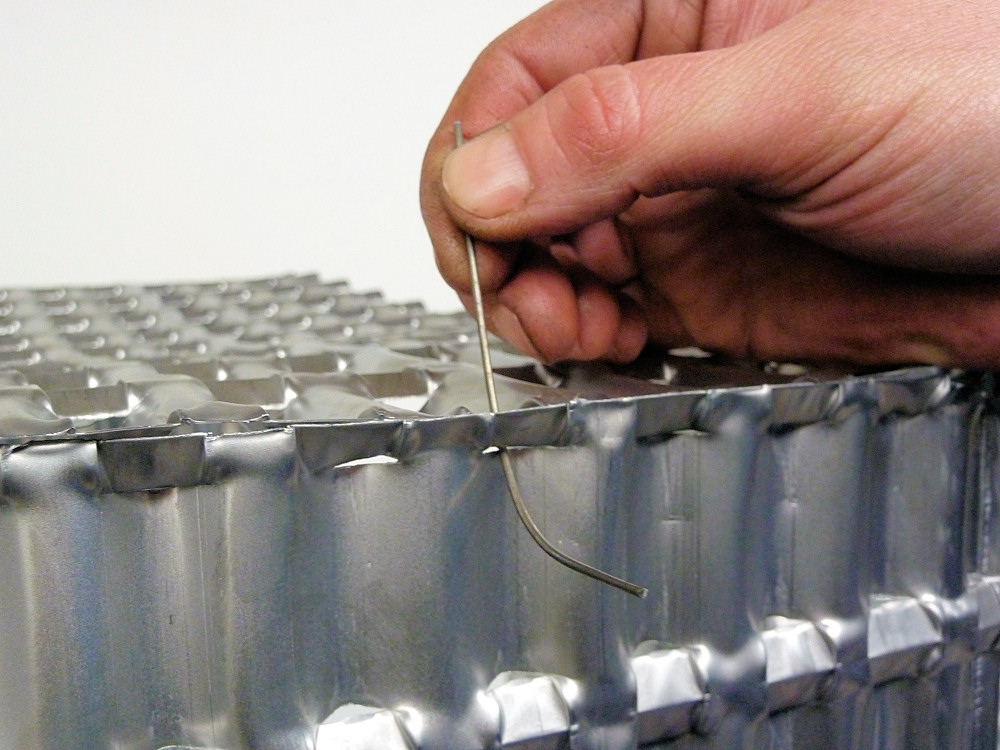

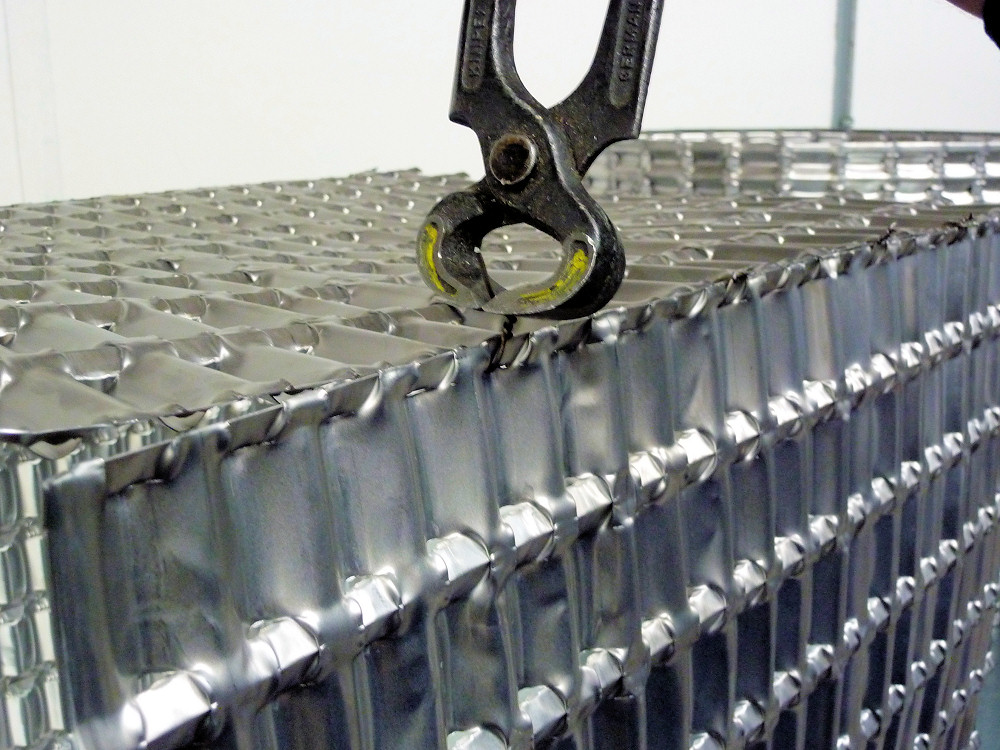

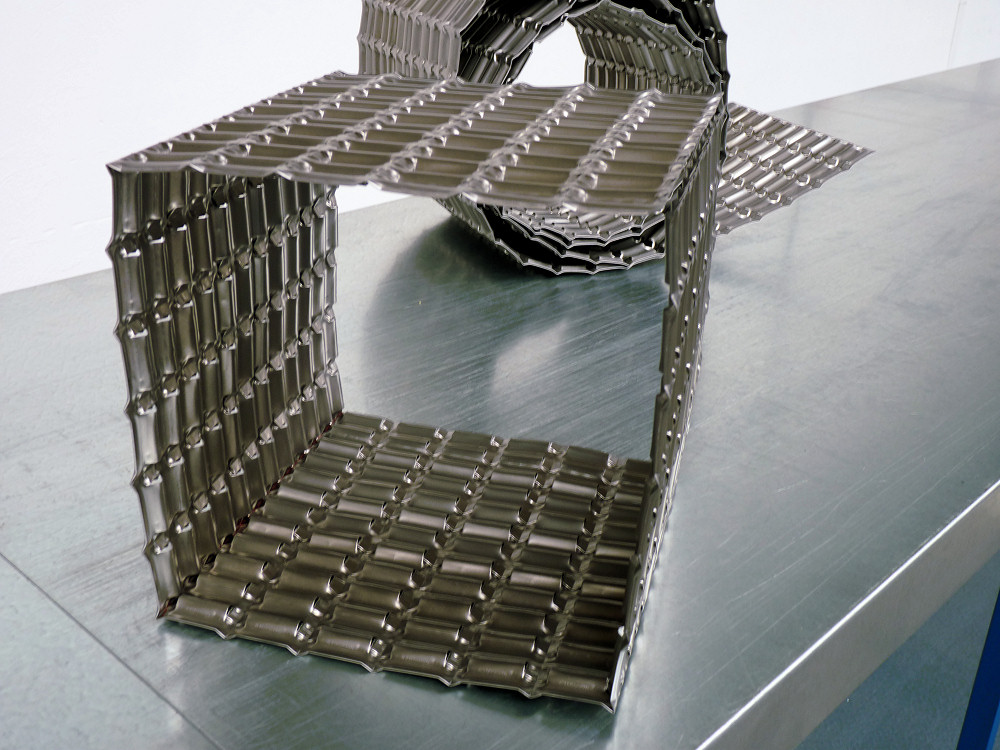

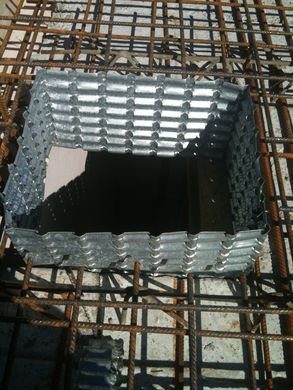

Das MSL-Aussparungssystem Vario Typ AS 50 wird als Rollenware in Höhen von 130 mm bis 890 mm angeboten. Vor Ort auf der Baustelle werden die wellprofilierten Schalstreifen auf das erforderliche Abwicklungsmaß der Aussparung durch einfaches Hin- und Herbiegen an der erforderlichen Querperforierung abgelängt. Die Rollen sind so perforiert, dass sich ca. alle 5 cm eine Biegekante herstellen lässt. Die Seitenlänge einer Aussparung beträgt hierdurch ein Vielfaches von 5 cm, z. B. ca. 20/30 cm. Nach dem Abbiegen der Schalstreifen von hand werden diese in der Regel am Stoß im Eckbereich mit Draht zusammengebunden. Durch die ausgeprägte Quer- und Wellenprofilierung entsteht eine optimale Verbundwirkung mit dem Beton.

Für den Fall, dass Sie überwiegend größere Aussparungen schalen müssen, sind wir gerne bereit, für Sie das Abstandsmaß der Querperforierung nach Ihren Vorgaben abzuändern.

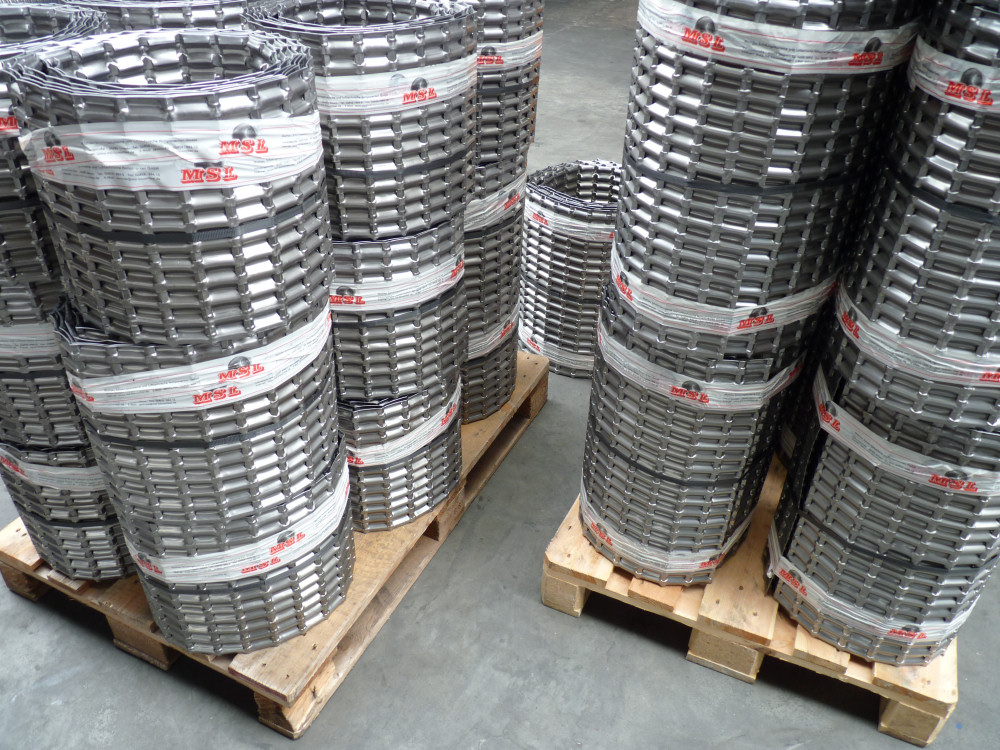

Das MSL-System Vario Typ AS 50 wird in 6 m Länge aus schwarzen oder verzinkten wellprofilierten Stahlblechen in Rollen mit unterschiedlichen Höhen geliefert.

Da das MSL-Produkt Vario Typ AS 50 in Höhen bis 89 cm verfügbar ist, können auf der Baustelle Aussparungen bis zu dieser Höhe schnell und problemlos hergestellt werden. Es besteht aber auch die Möglichkeit, aus einer Schalrolle Typ AS 50-560 eine Aussparung in der Größe von z. B. 50/50 cm und einer Höhe von etwa 1 m zu fertigen. Hierzu werden von der Rolle zwei Streifen in einer Länge von ca. 205 cm abgelängt und im Wellenprofil so weit übereinander gelegt, dass sich die gewünschte Höhe ergibt. Nun werden die beiden Schalstreifen im Überlappungsbereich mit selbstschneidenden Schrauben verbunden. Als Nächstes werden 5 cm für den erforderlichen Überlappungsbereich der Aussparung abgebogen. Nun folgt das Abbiegen der Kanten alle 50 cm. Als Verbindung im Eckbereich empfehlen wir hier die gleiche Schraubenverbindung wie bei der Höhenüberlappung.
Aufgrund der Maßtoleranz bei diesem Produkt, bedingt durch Materialspannungen bei der Herstellung der Querperforierungen, empfehlen wir, die Schalrollen erst ab einer Rollenhöhe von ca. 300 mm bei Bedarf in der Höhe zu verlängern.

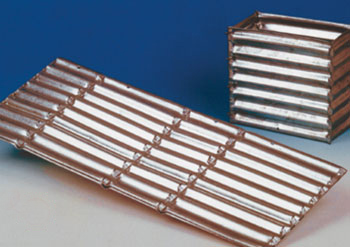

Die Deckenaussparungen (DA) und Schalstreifen (DAS) sind vorgefertigt zur Herstellung von Aussparungen in Ortbeton.



Die MSL-DAS Schalstreifen werden für Aussparungen in Deckenstärken von 13 cm bis 89 cm hergestellt. Die Platine ist fertig zugeschnitten und je nach Abmessung a und b querperforiert. Die kleinste Seitenlänge beträgt 5 cm, die größte Höhe 89 cm. MSL-Schalstreifen werden am Stoß mit Draht zusammengebunden. Profiltiefe: ca. 1 cm bei einem Wellenabstand von 2,6 cm.



ACHTUNG NEUE MAßE, unserer Vario Typ AS 100 im Prägeabstand von 100 mm

Standardschalungslänge 6m pro Rolle, Material: walzblank

Weitere Rollenbreiten auf Anfrage.

Typ
AS 100
Anzahl
Rollen / Palette
Gesamt lfm / Palette
AS 100-40024144
AS 100-42524144
AS 100-45024144
AS 100-48018108
AS 100-51018108
AS 100-53518108
AS 100-56018108
AS 100-59518108
AS 100-62018108
AS 100-7051272
AS 100-8101272
AS 100-8901272
