Schalungselemente für Decke und Sohle aus glattem, verzinktem Stahlblech Randschalung Typ RA
Systembeschreibung Randschalung RA:
MSL Decken- und Sohlenrandschalungen werden aus verzinktem Stahlblech hergestellt. Die Randschalung RA besteht aus 2 bis 3 Teilen:
- Randabschalblech aus glattem, verzinktem Stahlblech mit einer oberen und unteren Abkantung in einer Elementlänge von 2,53 m.
- Rückhalte- und Schalungsdruckausgleichsblech als Winkelblech.
- Verstärkungswinkel mit Lochstanzung zum Befestigen und zur Lagesicherung.
Durch die breite Aufstellfläche der MSL Randabschalung ergibt sich eine sehr hohe Standsicherheit der Elemente.

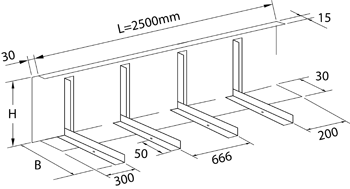

Typ RA-1 Höhe 150 bis 230 mm
H MM | 150 | 180 | 200 | 230 |
B MM | 120 | 120 | 120 | 140 |
* mit zusätzlicher Bohrung ø 6mm, 300mm von unten zum zurückbinden

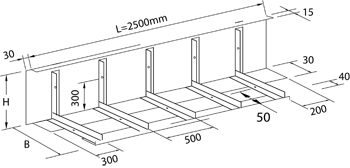

Typ RA-2 Höhe 250 bis 500 mm mit Rückhaltewinkel
H MM | 250 | 300 | 350* | 400* | 450* | 500* |
B MM | 150 | 180 | 210 | 240 | 270 | 300 |
